| Описание
Модуль Global-PDM обеспечивает формирование нормативно-справочной базы и базы знаний об изделии, а так же управление этими данными на протяжении всего жизненного цикла изделия и обеспечение доступа к ее ресурсам всех заинтересованных служб предприятия.
Решаемые задачи:
- Ведение конструкторской и технологической документации;
- Управление извещениями на изменение;
- Формирование печатных форм в соответствии с ЕСКД и ЕСТД;
- Управление конфигурацией изделия;
- Управление версионностью документов;
- Взаимодействие с конструкторскими САПР;
- Формирование электронного архива документации на изделия;
- Организация библиотек типовых решений;
- Управление процессом регистрации учета документов в архиве ТД;
- Организация коллективной работы;
- Управление процессом регистрации и учета документов в архиве технической документации;
- Обеспечение быстрого и удобного доступа к нормативно-справочной базе изделий для всех участников производственного процесса.
| Конструкторская подготовка производства

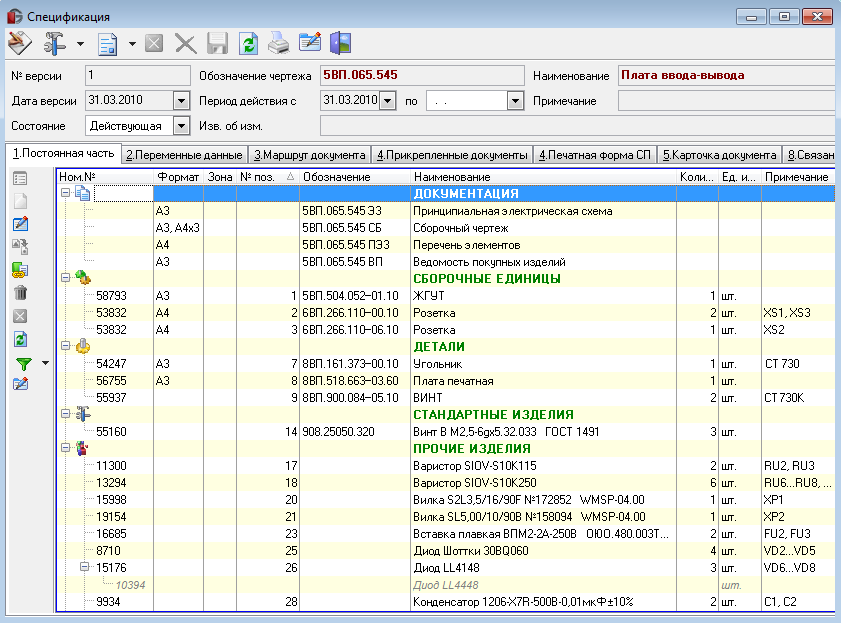

Основным документом, описывающим состав изделия, является конструкторская спецификация. Global-PDM предлагает широкий набор возможностей для формирования данного документа в системе в полном соответствии с формами и правилами, определенными ГОСТ ЕСКД 2.106-96.
 При работе с конструкторской спецификацией система предоставляет следующие возможности:
- Структура электронного документа по форме и содержанию максимально приближена к реальному документу, поэтому работа с ним интуитивно понятна не только молодому специалисту, хорошо владеющему компьютерной техникой, но и конструктору старшего поколения;
- В рамках одного документа возможно формировать произвольное количество версий, что позволяет не только отследить и проанализировать историю изменений, но и использовать в производстве одновременно несколько версий;
- Возможно использовать ограничительный перечень деталей, комплектующих, стандартных изделий и материалов при формировании документа, что способствует стандартизации и унификации элементов изделия, а так же обеспечивает механизмы контроля данного процесса;
- Система позволяет формировать печатные формы в соответствии с требованиями ЕСКД;
- Система поддерживает формирование групповых спецификаций по вариантам А и Г. Кроме того система позволяет описать состав модификаций изделий в зависимости от значений тех или иных его параметров (обычно задаваемых при заказе изделия потребителем). Такой вариант описания спецификации становится актуальным для изделий, имеющих очень большое количество вариантов исполнения (известны случаи – до 1500), когда формирование стандартного документа становится чрезвычайно трудоемким;
- Возможна гибкая настройка внутренней структуры документа:
- Помимо стандартных разделов СП (общая часть и переменные данные), система позволяет добавить любые дополнительные автономные разделы документа (например, Устанавливают по МЭ – устанавливают по электронно-монтажному чертежу, Устанавливают по ТБ - устанавливают по таблице соединений), и определить для них заголовок и порядок вывода в печатной форме;
- Возможно настроить любые дополнительные характеристики для позиции СП (позиция заказа, первичная применяемость входящего ДСЕ и др.);
- Система позволяет фиксировать в конструкторской спецификации допустимые замены;
- Формирование новой версии СП осуществляется на основании извещения об изменение.
| Технологическая подготовка производства

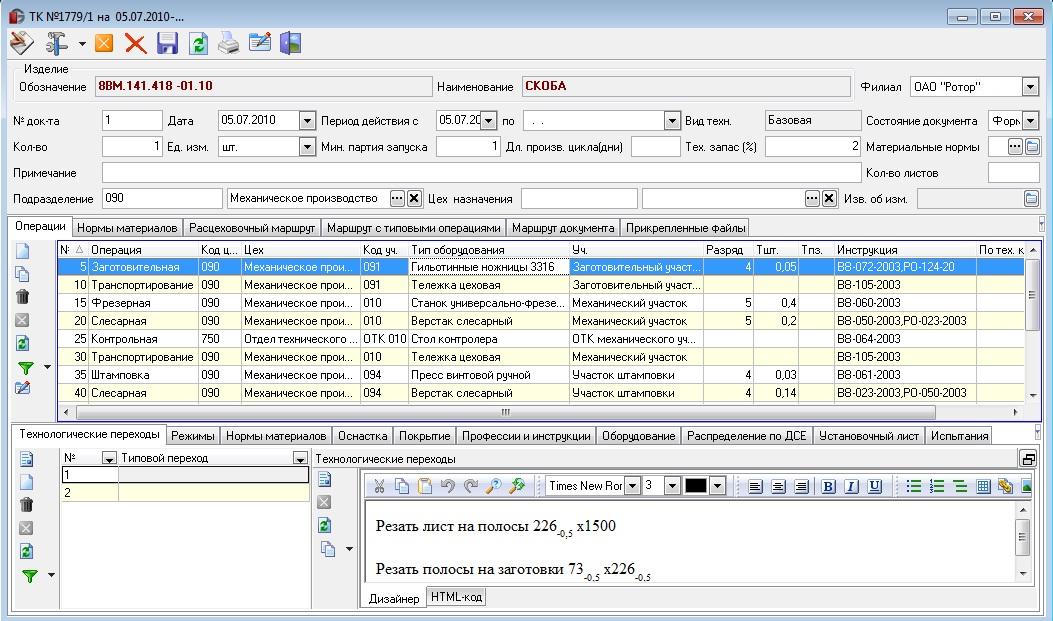

Для описания технологии изготовления изделия Global-PDM предлагает электронный документ Технологическая карта. Данный документ отвечает всем требованиям ГОСТ 3.1127-93 ЕСТД.
При работе с технологической картой реализованы следующие возможности:
- Возможно формирование нескольких технологических карт на одну ДСЕ с разными типами (базовая, альтернативная, ремонтная, и др.) и с разными приоритетами;
- Можно сформировать одну технологическую карту на несколько вариантов исполнения ДСЕ;
- Система поддерживает формирование типовых технологий;
- В рамках одного документа возможно формировать произвольное количество версий;
- Система формирует печатные формы в соответствии с ЕСТД;
- В технологической карте можно указать все необходимые характеристики заготовки: материал, норма расхода, размер, количество деталей из заготовки;
- Система позволяет вводить нормы расхода как основного так и вспомогательного материала;
- При формировании материальных норм возможно зафиксировать деловой отход;
- Нормы материала возможно ввести как на весь техпроцесс в целом, так и пооперационно;
- Система позволяет сформировать установочный лист конкретной технологической операции для подробного описания последовательности сборочных операций, с возможностью настройки необходимых аналитик;
| Извещения об изменении технической документации

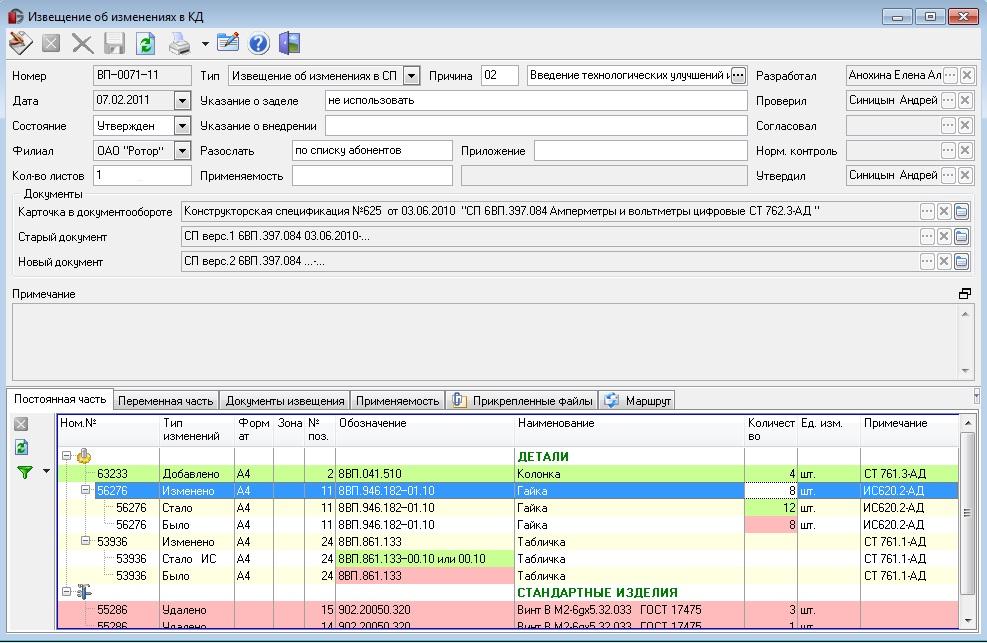

Изменение технической документации осуществляется на основании Извещений об изменении. Извещение об изменении - это самостоятельный электронный документ системы Global . Система позволяет формировать извещение об изменении как на один технический документ, так и на пакет документов. Данный документ, как любой документ системы, можно отправлять по маршруту согласования и утверждения и регистрировать в архиве технической документации.
| Другие технические документы
Система так же поддерживает формирование других документов, описывающих изделие. К ним можно отнести такие документы как Ведомость покупных изделий, Ведомость довустимых замен, Условный комплект.

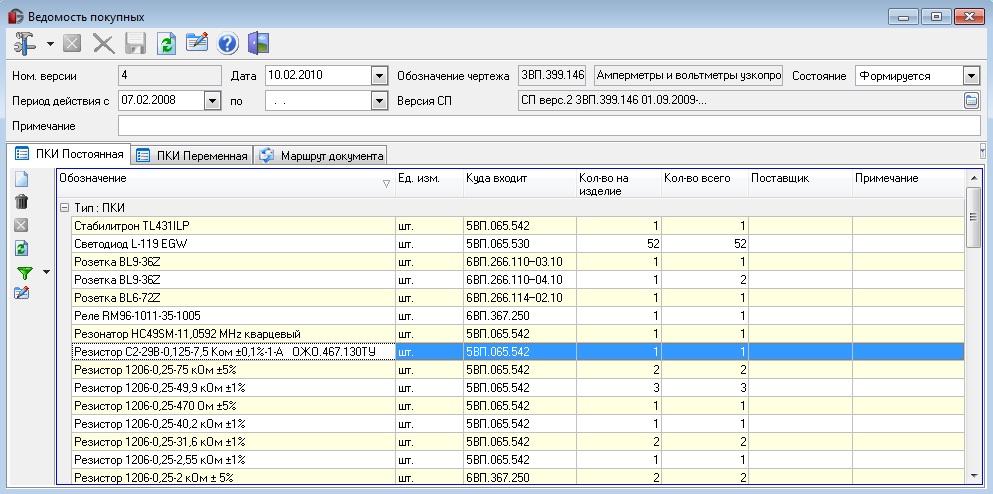

Ведомость покупных изделий. При внедрении модуля Управляния данными об изделии обычно потребность в этом документе на предприятии пропадает. С одной стороны, данный документ не является обязательным по ЕСКД, с другой, его содержание однозначно вытекает из данных конструкторских спецификаций и характеристик ТМЦ. Но если на предприятии все же данный документ остается востребованным - система предоставляет возможность его автоматического формирования и дальнейшего редактирования.

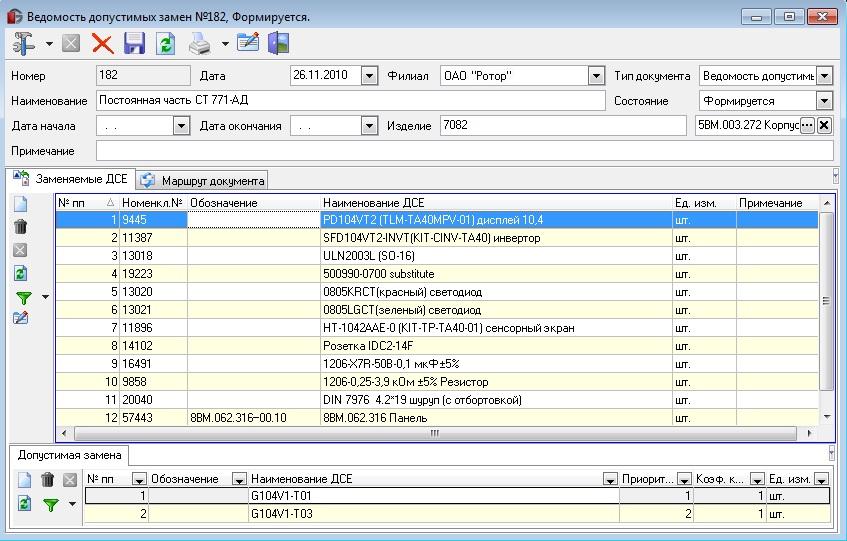

Ведомость допустимых замен. В системе существует возможность фиксировать допустимые замены разных типов. Одним из способов зарегистрировать допустимую замену является создание Ведомости допустимых замен. При этом возможно ограничить действие данного документа как периодом, так и изделием(или блоком). Так же система позволяет указать приоритеты возможных замен и коэффициент корректировки потребности.

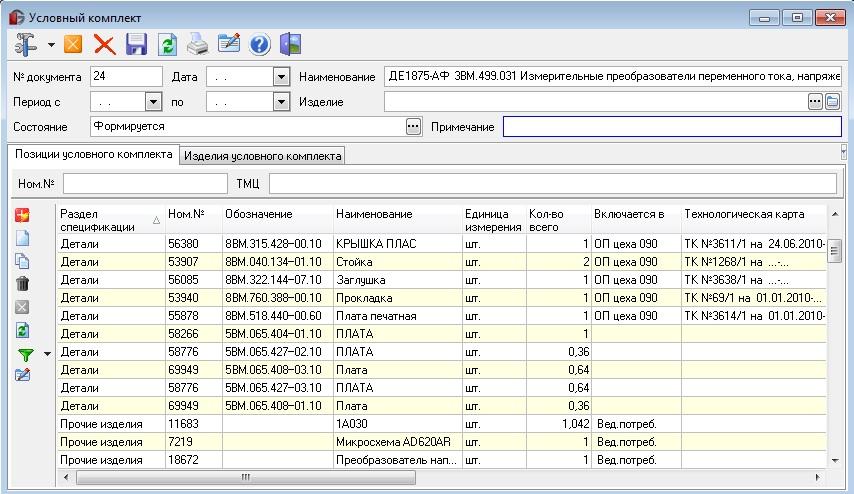

Условный комплект. Данный документ нельзя отнести в полной мере к техническим документам. Тем не менее его содержание напрямую вытекает из данных конструкторской подготовки производства. В производстве часто встречается ситуация, когда опережающее планирование (производства полуфабрикатов или каких-либо ресурсов) приходится осуществлять в условиях неопределенности (Например, опережающие закупки под изделия, для которых облик в общих чертах определен, но конструкторская документация не готова в полном объеме; или определено количество изделий, которое надо произвести, но на конкретный момент времени еще неизвестны их модификации и др.). Формирование состава изделия в виде Условного комплекта позволяет решить подобные проблемы. Данный документ может быть сформирован автоматически в соответствии с тем или иным алгоритмом, или введен вручную.
| Визуализация данных об изделии
Поскольку данные подготовки производства востребованы всеми участниками производственного процесса, в модуле Global-PDM уделено большое внимание возможности формирования сводной информации в различных разрезах, с возможностью настройки соответствующих печатных форм. Прежде всего это данные о составе изделия, сформированные на конкретную дату, как в иерархическом виде, так и в списочном. Обратная сторона медали - данные по входимости того или иного ДСЕ в изделия(сборочные единицы). Все эти данные могут быть выведены как в отдельных отчетах, так и в детализациях к строкам документов, справочников и отчетов.
| Формирование электронного архива документации на изделия на базе единого хранилища данных
Для решения данных задач модуль Global-PDM использует функциональность модуля Управления документооборотом ( Global-DocFlow ), который на низком уровне интегрирован со всеми модулями системы. Данные об изделии могут быть представлены самыми разнообразными документами: это и электронные документы, оформляемые с системе Global (спецификации, технологические карты, ведомости допустимых замен и др.), и электронные документы, формируемые в CAD-системах (чертежи, 3D модели и прочее), документы, оформленные в текстовых редакторах и др. Система Global позволяет не только объединить их в едином информационном пространстве, но и обеспечивает работу со всем множеством форматов едиными правилами:
- Централизованное стуктурированное хранение всей технической документации;
- Разграничение прав доступа;
- Процесс согласования и утверждения электронных документов;
- Поиск документов по заданным параметрам;
- Управление доступом на базе данных по составу изделий;
- Использование ЭЦП для утверждения электронного документа.
| Взаимодействие с конструкторскими САПР
| Управление архивом технической документации
- Регистрировать документы в архиве в разрезе различных журналов;
- Формировать регистрационную карточку учета;
- Настраивать операцию регистрации в архиве как этап (чаще всего это заключительный этап) процесса утверждения технического документа;
- Формировать списки рассылки документов;
- Фиксировать физическое место хранения бумажного подлинника (аналога).
|
|
|
|
|
|
|
|
|
|
